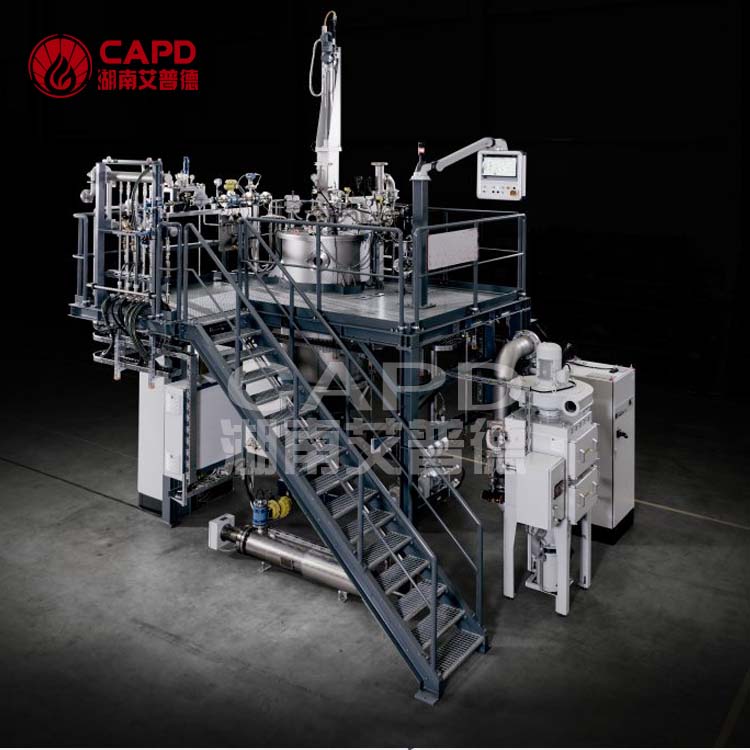

金屬粉末真空氣霧化制粉設備應用：

真空霧化制粉裝置，是為了滿足在真空條件下霧化制粉工藝的研究與生產而設計的裝置。可生產5-1000kg。可以制備鐵基，鈷基，鎳基，鋁基，銅基等金屬粉末。 粒度范圍：-40目。

金屬粉末真空氣霧化制粉設備產品介紹：

真空氣霧化工作原理是在真空狀態氣體保護條件下熔煉金屬和金屬合金，金屬液體經過保溫坩堝、導流嘴向下流出，通過噴嘴由高壓氣流將金屬液體霧化破碎成大量細小的液滴。細小的液滴在飛行中凝固成球形和亞球形顆粒，再經篩選分離達到制備各種粒度的金屬粉末。

真空霧化制粉裝置的結構由以下幾部分組成：
熔煉系統、霧化系統、真空系統、氣源加壓及供氣系統、粉料分級收集系統、冷卻水系統、PLC控制系統、平臺等等。
1、熔煉系統：
實際上就是一個多功能真空感應熔煉爐，它有：殼體、感應線圈、加料測溫裝置、視窗、傾爐裝置、中間包等幾部分組成：殼體是一個密閉的真空容器，雙層結構，內壁為不銹鋼，外壁為碳鋼，中間通水冷卻；測溫裝置是測量熔煉坩堝內金屬溶液的溫度和中間包的溫度；視窗可在整個過程中，觀察爐內情況；感應圈是熔煉的核心，感應線圈內安置坩堝，可以進行熔煉和澆注。中間包安裝在噴嘴系統上，用于存放熔融金屬液體，又有保溫作用，它比熔煉系統坩堝體積要小，而且細長結構，中間包保溫爐有自己的加熱系統、測溫系統。保溫爐的加熱系統，有電阻加熱和感應加熱兩種方式，電阻加熱溫度一般能達到1000℃，感應加熱溫度可達1500℃或更高，但要合理的選擇坩堝材料。
4、真空系統：
真空系統是使工作介質獲得真空環境的裝置，它根據真空度的要求和容積大來配置不同真空機組?？膳湫?、滑閥泵、羅茨泵及擴散泵，通過真空管道、氣動真空閥與爐體、霧化沉積罐一級、二級或三級泵相連接。
5、霧化系統：
霧化系統由霧化桶、噴嘴、高壓氣管、閥門等組成。
6、粉塵收集器：
在制粉過程中有些超細粉末，隨著高速氣流沿管道飛出，如不處理，一是對環境造成污染，二是浪費了材料，所以必須加以回收，目前回收的方法是經過旋風分離器和采用不相收集的方法來解決。
7、氣源加壓及供氣系統：
供氣系統是為霧化噴嘴提供氣體的裝置，它由加壓泵、閥門、高壓膠管和匯流排等組成。
8、冷卻系統：
整套裝置大部分設有水冷卻，冷卻系統是必不可少的。冷卻水的溫度都將反映到二次儀表上，以保證裝置的運行的安全。
9、控制系統：
控制系統是本裝置的操作控制中心，所有操作及相關數據都傳輸給該系統的PLC，通過運算處理顯示結果。

金屬粉末真空氣霧化制粉設備性能特點:

1.液滴在下降的過程中，快速凝固，克服了偏析現象，組織均勻。

2.采用陶瓷或石墨坩堝中頻感應加熱熔煉合金材料，通過精煉及純凈導流技術有效提純。

3.采用超音速緊耦合和限制式氣霧化噴嘴技術，可實現多種合金材料微細粉體的制備。

4.采用二級旋風分級收集系統設計，提高細粉收得率，減少或杜絕微細粉塵排放。

金屬粉末真空氣霧化制粉設備主要技術指標：

1、容量功率：10kg 25kg 50kg

2、中頻功率：60kw 100kw 160kw

3、中頻頻率：2500hz

4、真空壓升率：0.01pa/min

5、保溫爐功率：10-20kw

6、保溫爐溫度：900-1200℃ （電阻加熱）

7、熔化爐溫度：2200℃

8、冷卻塔壓力：0.3mpa

9、冷卻水流量：8-12T/h
