石墨烯石墨化爐應用范圍:

石墨烯是一類新型材料，其理論導熱率可高達3000-5000W/(mK），是一種具有廣泛應用地新型高導熱材料。石墨

烯可用于抗靜電、散熱塑料，散熱電機外殼等。石墨烯具有非常廣泛的用途，不僅可以用于功能性材料，還能用于

構造體的材料。許多研究機構及廠商已開始以具備多項穿透特性的單層石墨烯為研究對象，研發新一代器件的實用

化，其應用領域從原子尺寸擴大到宇宙。石墨烯的用處非常廣泛，還可以用于晶體管、光電探測器、光調制器、太

陽能電池、鋰電池、基因測序等領域，同時有望幫助物理學家在量子物理學研究領域取得新突破。如：石墨烯散熱

銅膜是在銅膜的基礎上涂覆石墨烯層，其主要作用是在高端電子、顯示器等領域作散熱部件。其中石墨烯可以提高

整體材料的散熱性能。

石墨烯石墨化爐產品介紹：

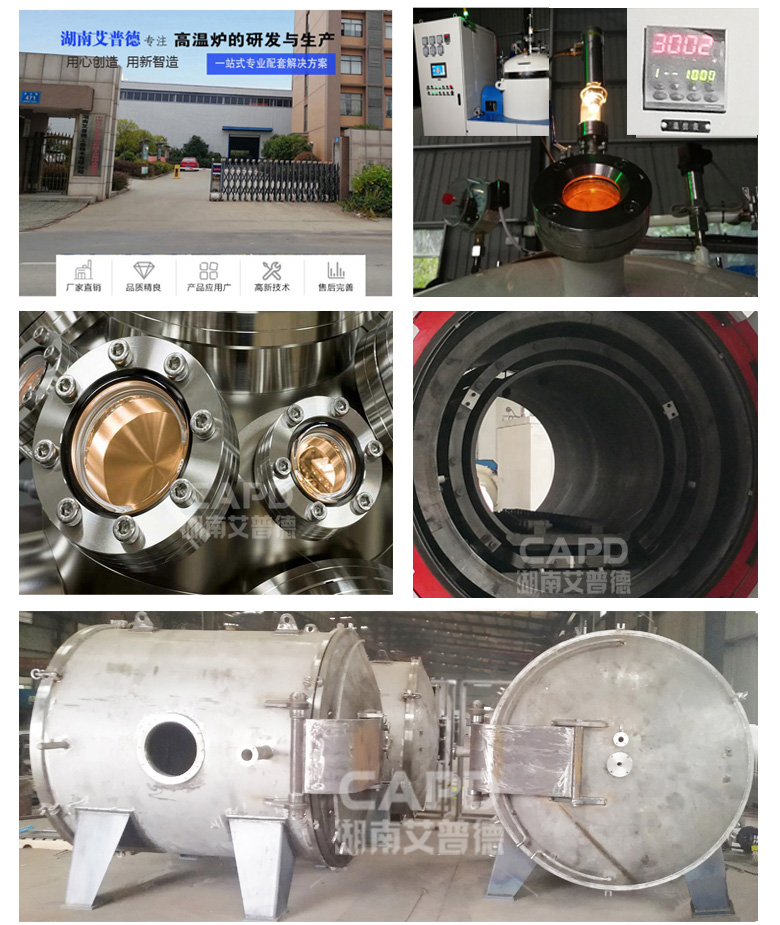

1）爐體為立式結構和臥式結構，立式爐體上開蓋,臥式前后開門結構，采用雙層水冷結構，內膽采用304不銹鋼制作，

夾層通冷卻水。爐體既可抽真空，又可通入保護氣體工作。

2）爐身配有抽氣接口（用于與真空泵的聯接），電極法蘭口，紅外測溫孔，出氣口等。爐內底座高度可調節，以適

應不同的感應器高度。

3）爐蓋采用手動液壓升降，旋轉開蓋方式。操作比手動輪操作更加省力和便。爐蓋上方配有觀觀察孔，測溫孔，進

氣口。

4）爐體內配保溫層， 爐內坩堝。感應器，剛玉。

3、感應器

感應器采用優質方銅管制作，漏磁低，效率高。感應器固定支條采用不銹鋼制作，不會出現高溫碳化。湖南艾普德。

4、諧振電容器

諧振電容器采用水冷卻結構，同時留有30%的余量。

5、紅外測溫儀

采用進口紅外測溫儀實時觀察爐內坩堝上的溫度。

紅外測溫探頭采用進口雙色紅外測溫儀，此測溫儀在爐內有一定煙霧、灰塵及其它微粒遮擋目標的情況下也可進行

非常準確的測量。

6、真空獲得系統

由直聯式機械泵、帶充氣電磁真空閥、真空蝶閥、隔膜閥和管道組成。1只真空隔膜閥用于充工藝氣體，1只用于開

爐門前充空氣破真空。

7、電器控制系統

控溫儀表使用0.1%級智能分段程序控制調節儀，該儀表可存50段加熱程序，可選配通訊端口。

具有PLC保護，可監控缺相、水壓、線路、保護氣體，真空泵，爐溫、機柜溫度等情況，實現電源、爐體、冷卻水、

保護氣體等裝置的順序控制和連鎖保護，預警、報警等功能。爐體水溫超過60度會報警。真空機組缺水，延時停止

運行；達不到真空報警。

石墨烯石墨化爐性能特點：

1. 使用溫度高，石墨化爐最高使用溫度可達3000℃，使用溫度2800℃?？赏瓿墒峒?nèi)蝿?wù)；

2.一拖二標準結構（一套電源兩套爐體），特需行業可定制一拖多結構（例如石墨提純行業）

3.使用溫度高達：3000℃，常用溫度2850℃，常用恒溫區尺寸（φ600MM×1600MM，φ500MM×1300MM)?？筛鶕?jù)

客戶產品要求定制任何尺寸。

4.溫度均勻度：≤±10℃；控溫精度：±1℃。

5.工作氣氛：真空置換Ar2 、 N2 保護（微正壓）。

6.溫度測量：進口紅外光學測溫儀測溫，測溫范圍1000~3000℃； 測溫精度：0.3%。

7.溫度均勻度：≤±10℃

8.安全性：自動防爆閥 ，水壓，水流量全程自動監控保護。

9.溫度控制：程序控制和手動控制； 控溫精度：±5℃

10.爐膛設計充分借鑒國外真空感應爐的設計理念，在國外設備的基礎上融入我公司湖南艾普德多年的高溫爐生產經

驗，增加爐膛的保溫性能和溫度均勻性 ，降低生產勞動強度，爐內使用的耐火材料全部國產化，使生產成本大大降低。

石墨烯石墨化爐可選特性:

· 高真空系統：真空系統由真空泵、羅茨泵、擴散泵、分子泵、滑閥泵、擋板閥；根據用戶真空度要求選型。湖南艾普德為您提供專業選型。

· 氣體凈化系統

· 閉環冷卻水系統

· 可控硅電源/IGBT電源

石墨烯石墨化爐技術特性:

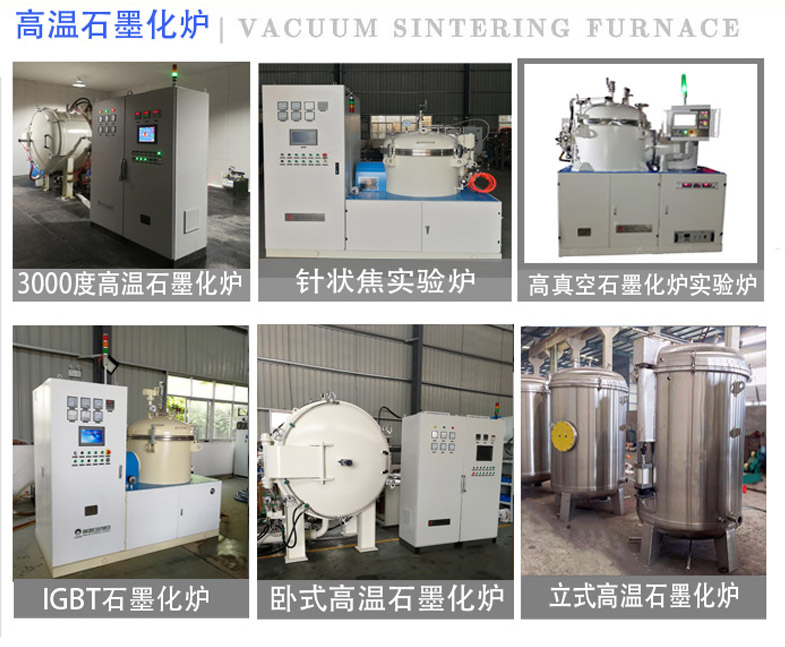

案例產品展示：

【一般超高溫石墨bai化爐技術參數】超高溫石墨化爐主要技術指標如下：

最高使用溫度：3000℃，常用溫度2800℃;

立式爐：φ350×750mm;

加熱區大?。毫⑹綘t恒溫區φ350×700mm;

爐內工作氣份：真空或Ar、N2氣體保護(微正壓)，真空置換;

溫度均勻度：±20℃(恒溫30min后評估);

溫度測量：遠紅外光學測溫，測溫范圍視探頭選型(推薦1000~3000℃);測溫精度：0.3%;(視紅外探頭精度等級);

溫度控制：PID智能化程序控制(控溫精度：±1℃)和手動控制;

保護方式：PLC智能預警、報警保護和電源必要的安全保護。

電源電壓、功率：電源輸入三相380V，50HZ，160KW。

【超高溫石墨化爐】主要用于石墨粉料提純等高溫處理。它的使用溫度高達2800℃。生產效率高，節能省電。帶有在線測溫及控溫系統，可實時監控爐內的溫度，并進行自動的調節。
