臥式真空石墨化爐應用范圍：

湖南艾普德臥式真空石墨化爐用于導熱材料（PI膜）的高溫石墨化處理，高溫臥式石墨化爐與配套的碳化爐使用，

能有效的降低產品的人工成本和原材料成本以及提高產能，特別適用于卷材的生產的PI膜生產線。石墨提純，于磷

片石墨、碳材料結構件（制品）、C/C復合材料制品、炭素材料、和其它石墨材料的高溫處理。  臥式真空石墨化爐

主要應用于碳素材料的燒結及石墨化、PI膜石墨化，導熱材料石墨化、碳纖維繩的燒結，碳纖維燈絲的燒結石墨化

及其它可在碳環境下石墨化的材料。

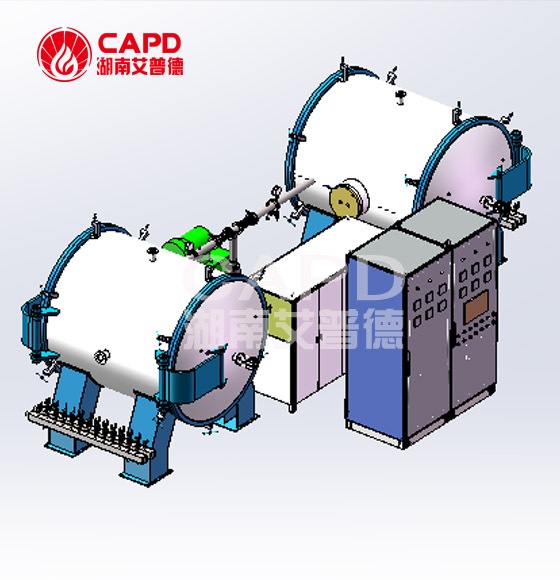

臥式真空石墨化爐產品介紹：

1）采用圓形、臥式、雙開門、單室結構；臥式高溫石墨化爐用中頻感應加熱方式。爐內安裝水冷感應線圈。在感應

線圈的中心裝有一個石墨坩堝作為感應電流傳感器，周邊纏繞碳?xì)肿鳛楸夭牧稀?/span>

采用雙層水冷結構，內膽采用304不銹鋼制作，夾層通冷卻水。爐體既可抽真空，又可通入保護氣體工作。

2）爐身配有抽氣接口（用于與真空泵的聯接），電極法蘭口，紅外測溫孔，出氣口等。爐內底座高度可調節，以適

應不同的感應器高度。

3）爐蓋采用手動液壓升降，旋轉開蓋方式。操作比手動輪操作更加省力和便。爐蓋上方配有觀觀察孔，測溫孔，進

氣口。（也可采用手動輪操的開蓋方式）

4）爐體內配保溫層， 爐內坩堝。感應器，剛玉。

3、感應器

感應器采用優質方銅管制作，漏磁低，效率高。感應器固定支條采用不銹鋼制作，不會出現高溫碳化。湖南艾普德。

4、諧振電容器

諧振電容器采用水冷卻結構，同時留有30%的余量。

5、紅外測溫儀

采用進口紅外測溫儀實時觀察爐內坩堝上的溫度。紅外測溫探頭采用進口雙色紅外測溫儀，此測溫儀在爐內有一定

煙霧、灰塵及其它微粒遮擋目標的情況下也可進行非常準確的測量。

6、真空獲得系統

由直聯式機械泵、帶充氣電磁真空閥、真空蝶閥、隔膜閥和管道組成。1只真空隔膜閥用于充工藝氣體，1只用于開

爐門前充空氣破真空。

7、電器控制系統

控溫儀表使用0.1%級智能分段程序控制調節儀，該儀表可存50段加熱程序，可選配通訊端口。具有PLC保護，可監

控缺相、水壓、線路、保護氣體，真空泵，爐溫、機柜溫度等情況，實現電源、爐體、冷卻水、保護氣體等裝置的

順序控制和連鎖保護，預警、報警等功能。爐體水溫超過60度會報警。真空機組缺水，延時停止運行；達不到真空?qǐng)?bào)警。

臥式真空石墨化爐性能特點：

1.使用溫度高，石墨化爐使用溫度高可達3000℃，使用溫度2800℃?？赏瓿墒峒?nèi)蝿?wù)；

2. 爐體密封性好，全密封結構，帶真空抽氣系統和氬氣置換系統，保護了爐體內氣體的純度；

3.節能省電，采用電磁感應加熱方式，直接對石墨舟皿進行加熱，熱效率高，節能省電。

4.升溫速率高達600℃/h(低溫更快）；

5.采用特殊的紅外測溫技術，PID分段程序控制升溫曲線?？販鼐_，誤差小。

6.安全性高，采用雙層不銹鋼爐殼，夾層通水冷卻，爐外殼溫度低于50℃。帶有氣壓，水壓和高溫報警，同時備有

超壓泄氣裝置。

7.爐膛設計充分借鑒國外真空感應爐的設計理念，在國外設備的基礎上融入我公司湖南艾普德多年的高溫爐生產經

驗，增加爐膛的保溫性能和溫度均勻性 ，降低生產勞動強度，爐內使用的耐火材料全部國產化，使生產成本大大降低。

8.臥式真空石墨化爐相較于常規型的立式石墨化爐其工作原理相同，主要具有裝卸料方便、爐內清理方便、車間巡邏

人員更易掌控運行狀態、日常維護及爐內易耗件更換簡便等特點。

臥式真空石墨化爐可選特性：

· 高真空系統：真空系統由真空泵、羅茨泵、擴散泵、分子泵、滑閥泵、擋板閥；根據用戶真空度要求選型。湖南

艾普德為您提供專業選型。

· 氣體凈化系統

· 閉環冷卻水系統

· 可控硅電源/IGBT電源

臥式真空石墨化爐技術特性：

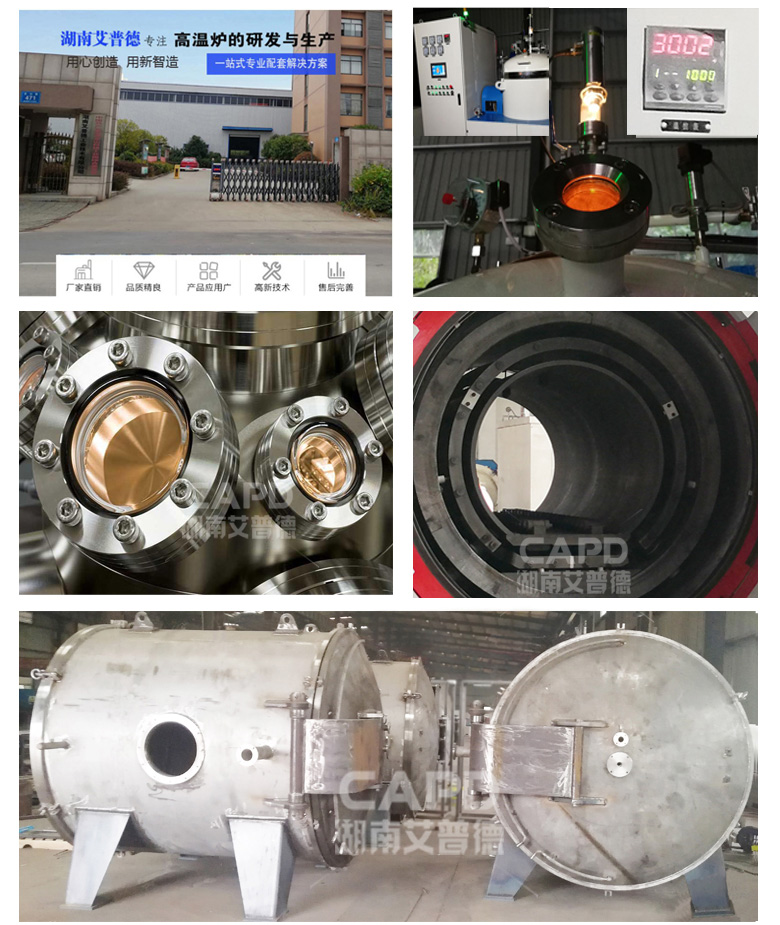

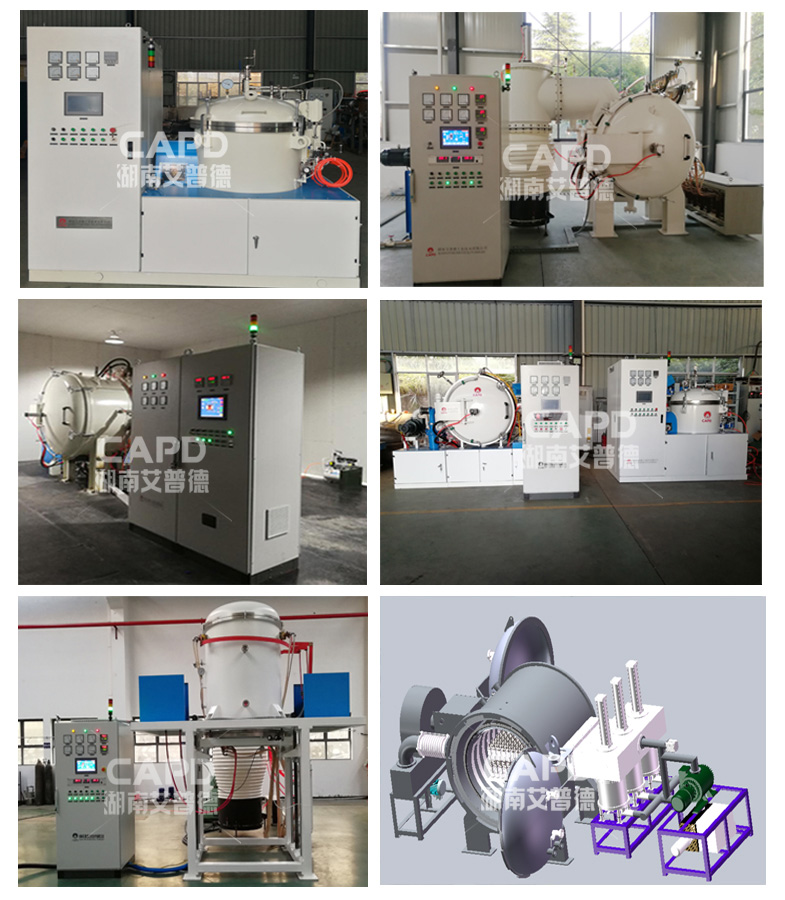

案例產品展示：

湖南艾普德工業技術有限公司主營產品有：真空燒結爐，碳化爐，高溫石墨化爐，真空釬焊爐，金剛石真空釬焊爐，

陶瓷真空釬焊爐，高溫實驗爐，湖南石墨化爐，高溫?zé)Y(jié)爐，碳化硅燒結爐，燒結爐、石墨化爐、高溫爐，連續碳

纖維預氧化爐、連續式碳纖維石墨化爐、中頻真空感應爐及電氣控制系統。產品廣泛應用于航天、交通、機械、冶

金、碳材料、軍用設備、軌道交通機車車輛行業等幾十種加工制造行業中，并以好的產品、完善的服    務贏得廣大

用戶企業的信賴與贊譽。

更多關于高溫?zé)Y(jié)爐相關產品信息，歡迎來電詳詢！15386245580.我們將盡心為您提供所需產品信息資訊。
