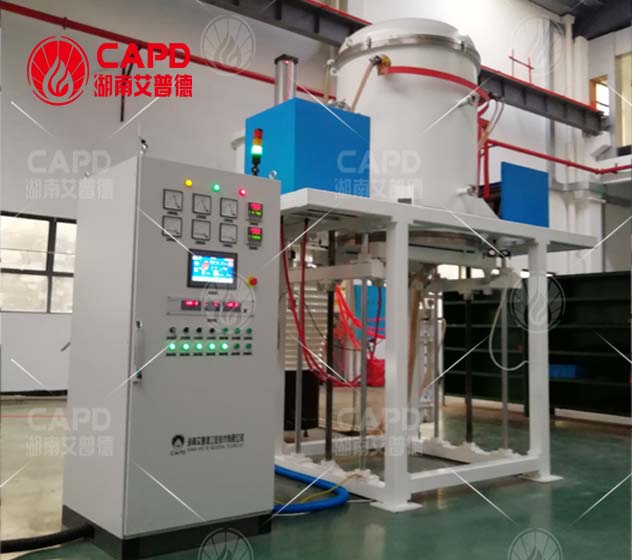

立式下出料真空釬焊爐各種閥門的選型有哪些

立式下出料真空釬焊爐中需達到各種真空度，那就必不可少的用到各種閥門：有插板閥、擋板閥、碟閥、真空球閥等。下面是各種閥門的特點及用途：

(一) 插板閥：

立式下出料真空釬焊爐中插板閥主要特點是：全通導、薄、流阻小，可輸送氣體和固體。它能反頂大氣而密封, 漏率達1.3X10-7pa ? L/S。閥板在體腔中運動不與壁接觸，閥門關閉與打開是閥板到密 封面后閥板直線撐開或收攏，不摩擦閥板上的“0”形密封圈，使閥門壽命N10萬次。

插板閥可制成全水冷，在1800°C環境中工作；

插板閥可以制成拆卸式，不需要將整個閥門從設備上拆下即可對閥體、閥芯進行清潔、 更換密封件等日常維護，縮短維護時間。還可加設自動除塵裝置，大大延長閥門清洗周 期，提高了岀鋼效率。

(二) 擋板閥：

直通式擋板閥主要特點：結構簡單、密封可靠。它與蝶閥、球閥不同點是它密封比壓 是可調的，如果比壓不夠(密封圈壓縮量夠的情況)略微加大關閉壓力即可，即使密封 面略微粗糙也不影響密封。密封件與密封面幾乎不摩擦，因此立式下出料真空釬焊爐中的插板閥使用壽命較長。擋板閥標 準規定閥板開啟高度是通徑的1/4,這個高度太小。加上閥板的阻擋，氣流的阻力增大， 影響了立式下出料真空釬焊爐中泵的抽速、延長了抽氣時間、降低生產效率。因此如果環境高度夠，閥門開啟高 度應＞1/2甚至以上。

擋板閥特點：

(1)擋板閥有三處密封：閥板、閥體、軸密封，難處是動密封軸封。

我們采用特殊的密封結構可3年不更換密封件；

(2 )閥桿與閥板連接結構有調節功能，能確保在360 °密封力一致；

(1) DN200以上擋板閥的閥蓋、閥板釆用封頭結構，減輕重量；

(2) 閥體內腔鏡面拋光，清潔度高、放氣量小，易于維持系統真空度;

(3) 有可承受lOMPa的壓力真空擋板閥。

(三) 蝶閥：

立式下出料真空釬焊爐中的蝶閥是中國最早的閥門之一，它體、桿、板三大件結構簡單，軸向尺寸小、省空間， 被廣泛使用?，F(xiàn)在用的人越來少，因?yàn)樗拿芊夥€(wěn)定性差。蝶閥有兩個密封：軸封與閥 板密封。影響閥門質量的是閥板密封，有四個因素：①密封壓縮比壓；②閥體與閥板之 間間隙大??；③密封圈裸露出密封槽的高度，即壓縮高度；④閥體密封斜面上設角度， 減小閥板關閉到位前密封圈與閥體的摩擦。處理好上述四個關鍵點閥門的質量就有了基 本保障，這是大量試驗得出的結論。

(四) 真空球閥：

立式下出料真空釬焊爐中的球閥具有全通導、'流阻小、結構緊湊的特點。閥門由閥體、閥桿、球體、密封件四大 件組成，真空度在】O』Pa?lO'Pa。它的密封主要靠管內氣流壓力的推動來實現，壓力越 高密封越好，這種球閥稱為壓力球閥。市場上的大部分真空球閥是將壓力球閥加大密封 比壓、提髙立式下出料真空釬焊爐中的真空度到10"⁴Pa~10"⁵Pa,這種球閥啟閉力矩大、密封面易損壞、壽命短。

真空球閥特點：

(1) 球體、閥桿密封釆用真空密封結構；

(2) 漏率達 1.3X10-7pa?L/S；

(3) 真空立式下出料真空釬焊爐中的最大極限真空度 可達10*⁷Pa；

(4) 啟閉扭矩是壓力球閥的1/3；

(5) 壽命＞20000 次。
