石墨真空釬焊爐發熱材料的選型與結構設計

石墨真空釬焊爐是用石墨反射屏作為發熱材料，適用于一般鋼材的淬火、回火、退火。高溫釬焊、粉末冶金和燒結等。一般在石墨真空釬焊爐上使用有有硬氈和軟氈兩種，配石墨發熱體。

高熔點金屬鈣、銅、但等電熱元件在滲碳性氣 氛中會產生碳化物，使電阻率增加,甚至造成電熱 元件斷裂。此外，這類材料在真空中使用時，隨著 使用溫度與真空度的提高而嚴重蒸發。

石墨能耐高溫，熱膨脹小，機械強度在 2500℃以下隨溫度的上升而提高，電阻溫度系數 小，且價格低廉，因此，石墨成了石墨真空釬焊爐和真空燒結爐發熱 體的首選材料?？勺靼l(fā)熱體的石墨形態有石墨 棒、炭布和其它異型（如管狀）等。炭布強度好，易 于組成各種形狀，但發熱體之間的連接較麻煩;各 種異型發熱體加工困難,但發熱體的整體性好，裝 配容易;石墨棒材發熱體加工方便，易于裝配，成 為石墨發熱體的首選。

石墨真空釬焊爐發熱體結構

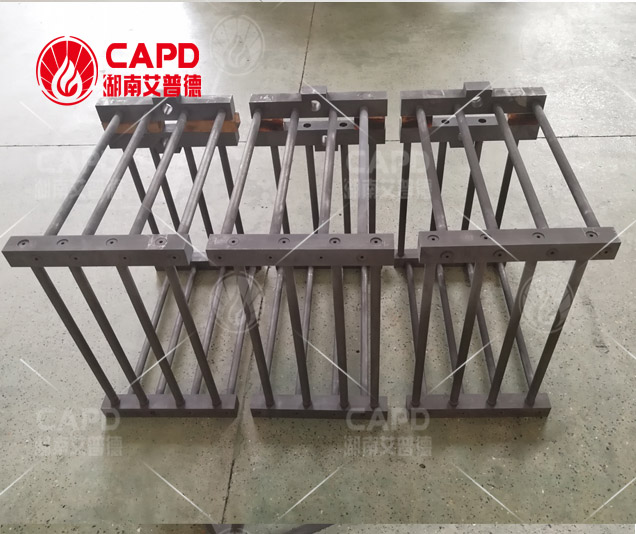

石墨真空釬焊爐發熱體的結構示意圖,安裝完畢整個 發熱體呈籠狀。電熱元件釆用三相三線Y型接 法,U、V、W三相電壓由水冷過渡電極引入至爐內 的進電極上，各相進電極均引出4根石墨 棒（主要發熱元件），經由3個過渡電極，將每相的 16根石墨棒統4x4的串并聯形式連接到零電極 上。各相的進電極、過渡電極均應互 相隔離（留有15皿間隙），零電極則應為一個整 體,將三相發熱元件的尾端連接在一起。由于石墨真空釬焊爐中石墨棒的強度低，安裝時容易折斷，因此，對各電極進行鉆孔加工（孔直徑 中18皿）時,一定要保證電極上各孔之間的平行 度，過渡電極上的兩排鉆孔之。中間還要保證互相垂 直,只有這樣安裝才能順利進行。
